簡單判斷通過電感的電流值，確定電感的選型

在DC-DC升壓、降壓電路中，一定會要求在選擇電感時，要考慮電感的最大容許電流。使用時如果電感的電流超過其最大容許電流，可能會導致電感發生磁飽和，并使得芯片損壞。

如何快速簡單判斷電感的電流值，可以從下面的方法來解決。

1、DC-DC升壓電路

首先判斷在這個DC芯片電路中，輸出功率數值，大概的轉換效率數值；用輸出功率除以轉換效率，就得到通過電感的實際功率。通過電路圖大致判斷電感兩端的那個最低電壓。用前

面算到的實際功率除以最低電壓，這樣便算出了通過電感的電流值。計算式如下：

 (輸出電壓x輸出電流) ÷ 效率 ÷ 電感最低電壓值=通過電感的電流值

算出通過電感的電流值，并不是就按照這個電流值選取，一般會預留有余量，會選擇乘以1.5-2倍或更大的電流值來選定型號。

2、DC-DC降壓電路

在DC降壓電路中，通過電感的電壓和電流一般就是設計要求的輸出電壓和輸出電流，這個時候就有：

輸出電壓=電感最低電壓值時，輸出電流=通過電感的電流值

這個時候也不能直接就按實際通過的電流值選取，也是需要預留余量，按照電流值乘以1.5-2倍或更大的電流值來定型號。

另外，注意電感的飽和電流特性:

1、飽和電流越大，基本意味著電感的直流阻抗越低;

2、直流阻抗越低，自然電路損耗就小，

3、損耗越小，效率也能最大化提高，

4、效率提高，電感工作溫度也能降低

5、飽和電流越大，同感值時，意味著電感的尺寸也會相對越大。

6、飽和電流越大，同尺寸時，意味著電感的感值越低。

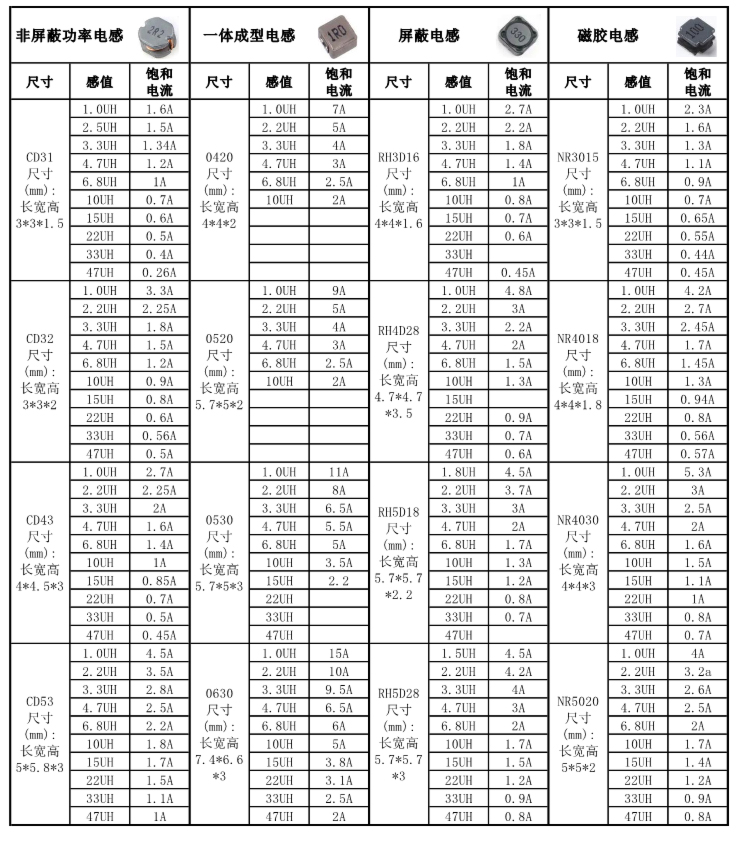

下圖是常規使用的電感的參數：
