產品概述

這是一款具有涓流，恒流，恒壓充電模式的鋰電池充電控制芯片，可以三個鋰電池進行快速高效地充電。具備較寬的輸入電源范圍，工作在 450KHz 的開關頻率下，采用電流模式 PWM 降壓型開關結構，為鋰電池快速充電提供了微型、簡單且高效的解決方案。芯片由外部 Sense 電阻設定充電電流的大小，電流精度達到±10%以內；內部由分壓電阻和精準的參考電壓將3節電池的浮充電壓設定為12.6V/13.05V，同時具有高達±1%的精度。內部含有定時器設定涓流充電時間和電流模式充電時間。當充電結束后，如果電池電壓降到比浮充電壓低大約 3.5%時，控制器自動重新對電池進行充電。當輸入電源去掉之后，芯片自動進入休眠模式。芯片有對電池溫度進行實時檢測功能，具備自恢復功能。

產品特點

● 寬范圍電源電壓：15V~20V－（電池充電電壓：12.6V/13.06V）

● 高效電流模式PWM控制結構450KHz開關頻率

● 高達2A的充電電流

● 充電結束時電流檢測輸出

● 3小時充電終止定時器

● ±1% 的充電電壓精度

● ±10% 的充電電流精度

● 防倒灌電流低至9μA

● 自動給電池再充電

● 電池電壓較低時自動進入涓流充電模式

● 輸入電源去除自動進入休眠模式

● 電池溫度檢測

● 采用低ESR的陶瓷電容輸出穩定

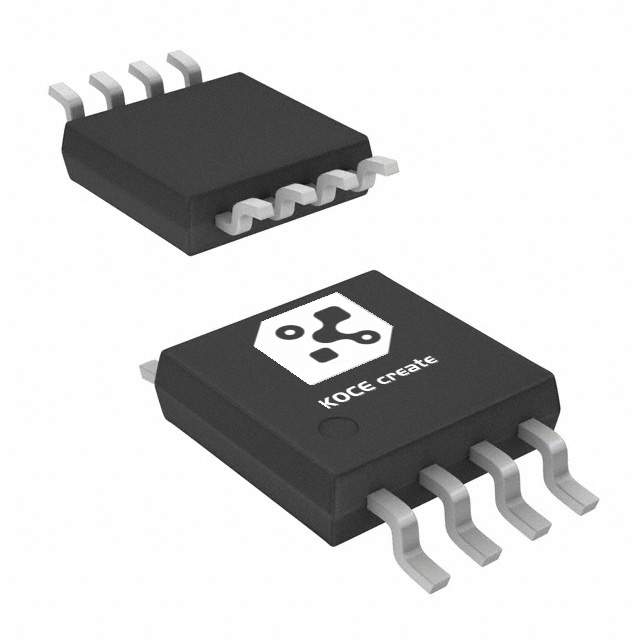

● 產品封裝： SOP8 封裝。

產品應用

● 充電設備，

● 平板電腦，筆記本電腦，

● 便攜式設備、各種充電器等。
