降壓型LED驅動
1.5A,30VIN,XZ4120,降壓恒流LED驅動芯片

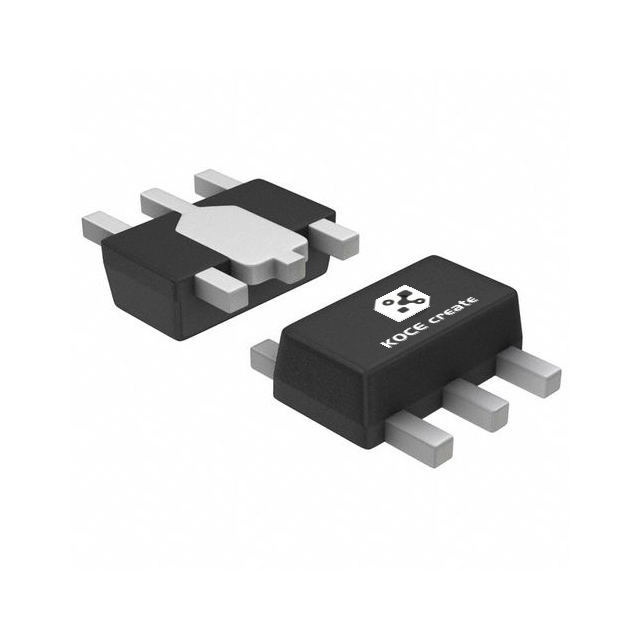

封裝：SOT89-5，ESOP8
輸入電壓：8V-30V
輸出電流：1.5A
工作頻率：最大1MHz
調光方式：PWM與線性調光
內置過溫電流補償
負載開路和短路保護
待機電流：70uA
反饋電壓：100mV
業務聯系請掃碼：
產品概述
這是一款降壓、恒流、高效率的高亮度LED 驅動器。特別適合寬輸入電壓和寬負載范圍的應用，輸入電壓范圍從8V 到30V，負載輸出電壓可從3V 到28V。通過外接電阻可以設定輸出電流，輸出電流可達1.5A，且恒流精度高。只需很少的外接元件就可實現降壓、恒流驅動功能，并可以通過DIM引腳實現PWM 和線性調光功能，且當VDIM=0V 時，整個芯片關斷進入低功耗待機模式。另外，當DIM 腳接NTC 電阻到地可實現輸出LED 過溫電流補償功能。由于采用滯環控制方式，對負載瞬變具有非常快的響應速度，最高工作頻率可達1MHz。內置負載開路和負載短路保護功能，有效地保護恒流控制系統。采用SOT89-5 和ESOP8封裝。
產品特點
●工作電壓范圍：3V-30V
●輸出電流：1.5A
●電流精度：±5%
●高效率：97%
●PWM調光，模擬調光
●產品封裝：SOT89-5 ESOP8
產品應用
●車燈，指示燈，應急燈，
●環境照明，
●工業照明，
●建筑照明。
以下參數僅供參考，請具體查詢對應規格書，索取資料請聯系我們銷售人員，我們將熱情為您服務！
封裝：SOT89-5，ESOP8
輸入電壓：8V-30V
輸出電流：1.5A
工作頻率：最大1MHz
調光方式：PWM與線性調光
內置過溫電流補償
負載開路和短路保護
待機電流：70uA
反饋電壓：100mV
